Arduino. Работаем с часами DS3231 по i2C через Wire.

Копнул более основательно часики.

Для начала запустил сканер устройств на шине i2C. Рекомендую сохранить этот скетч в свою библиотеку, чтобы он был под руками - очень полезная штука!

Сканер обнаруживает два устройства на шине i2C по следующим адресам:
1. 0x57 - это адрес микросхемы памяти AT24C32
2. 0x68 - адрес микросхемы DS3231SN

Cтоит учитывать - сканер возвращает адреса в формате шестнадцатеричной системы. Т.е в привычном нам десятичном формате получим адреса 87 и 104. Нас интересует адрес 0x68 (104). Сделал себе первую пометочку.

Следующий шаг - скачать даташит к микросхеме. Найти его можно, например, по этой ссылке
Читаю, радуюсь большому количеству английских букв и разнообразных таблиц. :)

Самое интересное началось на странице 11, где присутствует следующая таблица:

Figure 1. Timekeeing Registers

Address	bit 7 MSB	bit 6	bit 5	bit 4	bit 3	bit 2	bit 1	bit 0 LSB	Function	Range
00H	0	10 seconds			seconds				Seconds	00-59
01H	0	10 minutes			minutes				Minutes	00-59
02H	0	12/24	AM/PM 10 hour	10 hour	hour				Hours	1-12+AM/PM 00-23
03H	0	0	0	0	0	day			Day	1-7
04H	0	0	10 date		date				Date	00-31
05H	Century	0	0	10 month	month				Month/Century	01-12+Century
06H	10 year				year				Year	00-99
07H	A1M1	10 seconds			seconds				Alarm 1 seconds	00-59
08H	A1M2	10 minutes			minutes				Alarm 1 minutes	00-59
09H	A1M3	12/24	AM/PM 10 hour	10 hour	hour				Alarm 1 hours	1-12+AM/PM 00-23
0AH	A1M4	DY/DT	10 date		day				Alarm 1 day	1-7
					date				Alarm 1 date	1-31
0BH	A2M2	10 minutes			minutes				Alarm 2 minutes	00-59
0CH	A2M3	12/24	AM/PM 10 hour	10 hour	hour				Alarm 2 hours	1-12+AM/PM 00-23
0DH	A2M4	DY/DT	10 date		day				Alarm 2 day	1-7
					date				Alarm 2 date	1-31
0EH	EOSC	BBSQW	CONV	RS2	RS1	INTCN	A2IE	A1IE	Control	---
0FH	OSF	0	0	0	EN32kHz	BSY	A2F	A1F	Control/status	---
10H	SIGN	DATA	DATA	DATA	DATA	DATA	DATA	DATA	Agign Offset	---
11H	SIGN	DATA	DATA	DATA	DATA	DATA	DATA	DATA	MSB of Temp	---
12H	DATA	DATA	0	0	0	0	0	0	LSB of Temp	---

Рекомендую все-таки скачать даташит - там есть такие замечательные отметочки в оригинальной таблице - крышечки. Как я понял, обозначают, какое состояние бита отвечает за состояние AM/PM или DY/DT, например. В моей таблице этого нет.

Первоначально интерес тут представляют строки с 00H до 06H и c 0EH до 12H. Блок с алармами (07H-0DH) пока пропущу - им займусь позже.

Далее приведен скетч, работающий напрямую с данными на DS3231.

#include <Wire.h>
 #define DS3231_I2C_ADDRESS 0x68

 byte seconds, minutes, hours, day, date, month, year;
 char weekDay[4];
 byte tMSB, tLSB;
 float temp3231;

 void setup()
 {
   Wire.begin();
   Serial.begin(9600);
   //set control register to output square wave on pin 3 at 1Hz
   Wire.beginTransmission(DS3231_I2C_ADDRESS); // 104 is DS3231 device address
   Wire.write(0x0E); //выставляемся в 14й байт
   Wire.write(B00000000); //сбрасываем контрольные регистры
   Wire.write(B10001000); //выставляем 1 на статус OSF и En32kHz
   Wire.endTransmission();
 }

 void loop() {
   watchConsole(); //читаем консоль. Если нажата "T" читаем из консоли следующий 7 байт и устанавливаем время.
   get3231Date(); //получаем данные

          //и потом их выводим через Serial.print()
   Serial.print(weekDay); Serial.print(", "); Serial.print(month, DEC); Serial.print("/"); Serial.print(date, DEC); Serial.print("/"); Serial.print(year, DEC); Serial.print(" - ");
   Serial.print(hours, DEC); Serial.print(":"); Serial.print(minutes, DEC); Serial.print(":"); Serial.print(seconds, DEC);
   Serial.print("   Temperature: "); Serial.print(get3231Temp());Serial.print("; ");
          Serial.println(get3231Register(0x0F)); //получаем и выводим статусовый регистр
   delay(1000);
 }

 // Convert normal decimal numbers to binary coded decimal
 byte decToBcd(byte val)
 {
   return ( (val/10*16) + (val%10) );
 }

 void watchConsole()
 {
   if (Serial.available()) {      // Look for char in serial queue and process if found
     if (Serial.read() == 84) {      //If command = "T" Set Date
       set3231Date();
       get3231Date();
       Serial.println(" ");
     }
   }
 }

 void set3231Date()
 {
 //T(sec)(min)(hour)(dayOfWeek)(dayOfMonth)(month)(year)
 //T(00-59)(00-59)(00-23)(1-7)(01-31)(01-12)(00-99)
 //Example: 02-Feb-09 @ 19:57:11 for the 3rd day of the week -> T1157193020209

   seconds = (byte) ((Serial.read() - 48) * 10 + (Serial.read() - 48)); // Use of (byte) type casting and ascii math to achieve result.
   minutes = (byte) ((Serial.read() - 48) *10 +  (Serial.read() - 48));
   hours   = (byte) ((Serial.read() - 48) *10 +  (Serial.read() - 48));
   day     = (byte) (Serial.read() - 48);
   date    = (byte) ((Serial.read() - 48) *10 +  (Serial.read() - 48));
   month   = (byte) ((Serial.read() - 48) *10 +  (Serial.read() - 48));
   year    = (byte) ((Serial.read() - 48) *10 +  (Serial.read() - 48));

   Wire.beginTransmission(DS3231_I2C_ADDRESS); //начали сессию
   Wire.write(0x00); //поставляемся в нулевой байт для чтения данных
   Wire.write(decToBcd(seconds));
   Wire.write(decToBcd(minutes));
   Wire.write(decToBcd(hours));
   Wire.write(decToBcd(day));
   Wire.write(decToBcd(date));
   Wire.write(decToBcd(month));
   Wire.write(decToBcd(year));
   Wire.endTransmission();//закрыли сессию
 }

 byte get3231Register(byte regNo) {
   // send request to receive data starting at register regNo
   Wire.beginTransmission(DS3231_I2C_ADDRESS); // 104 is DS3231 device address
   Wire.write(regNo); // start at register regNo
   Wire.endTransmission();
   Wire.requestFrom(DS3231_I2C_ADDRESS, 1); // request one byte
   if(Wire.available()) return  Wire.read();
 }

 void set3231Register(byte regNo, byte value) {
   Wire.beginTransmission(DS3231_I2C_ADDRESS);
   Wire.write(regNo);
   Wire.write(value);
   Wire.endTransmission();
 }

 void get3231Date()
 {
   // send request to receive data starting at register 0
   Wire.beginTransmission(DS3231_I2C_ADDRESS); // 104 is DS3231 device address
   Wire.write(0x00); // start at register 0
   Wire.endTransmission();
   Wire.requestFrom(DS3231_I2C_ADDRESS, 7); // request seven bytes

   if(Wire.available()) {
     seconds = Wire.read(); // get seconds
     minutes = Wire.read(); // get minutes
     hours   = Wire.read();   // get hours
     day     = Wire.read();
     date    = Wire.read();
     month   = Wire.read(); //temp month
     year    = Wire.read();

//Конвертация происходит очень просто - битовым оператором & мы очищаем МЛАДШИЕ (0,1,2,3) четыре бита , сдвигаем все вправо на 4 позиции (очищенные биты
//вылезут при этом с левой стороны и результат умножаем на 10, т.к. в старших битах хранится информация о десятках секунд.
//После этого битовым оператором & очищаем СТАРШИЕ (4,5,6,7)четыре бита и получаем секунды. Затем суммируем десятки секунд и единиц.
     seconds = (((seconds & B11110000)>>4)*10 + (seconds & B00001111));
     minutes = (((minutes & B11110000)>>4)*10 + (minutes & B00001111));
     hours   = (((hours & B00110000)>>4)*10 + (hours & B00001111));
     day     = (day & B00000111); // 1-7
     date    = (((date & B00110000)>>4)*10 + (date & B00001111)); // 1-31
     month   = (((month & B00010000)>>4)*10 + (month & B00001111)); //msb7 is century overflow
     year    = (((year & B11110000)>>4)*10 + (year & B00001111));
   }
   else {
     //oh noes, no data!
   }

   switch (day) {
     case 1:
       strcpy(weekDay, "Mon");
       break;
     case 2:
       strcpy(weekDay, "Tue");
       break;
     case 3:
       strcpy(weekDay, "Wed");
       break;
     case 4:
       strcpy(weekDay, "Thu");
       break;
     case 5:
       strcpy(weekDay, "Fri");
       break;
     case 6:
       strcpy(weekDay, "Sat");
       break;
            case 7:
       strcpy(weekDay, "Sun");
       break;
   }
 }

 float get3231Temp()
 {
   //temp registers (11h-12h) get updated automatically every 64s
   Wire.beginTransmission(DS3231_I2C_ADDRESS);
   Wire.write(0x11);
   Wire.endTransmission();
   Wire.requestFrom(DS3231_I2C_ADDRESS, 2);

   if(Wire.available()) {
     tMSB = Wire.read(); //2's complement int portion
     tLSB = Wire.read(); //fraction portion
     temp3231 = (tMSB & B01111111); //do 2's math on Tmsb
     temp3231 += ( (tLSB >> 6) * 0.25 ); //only care about bits 7 & 8
   }
   else {
     //oh noes, no data!
   }

   return temp3231;
 }

Вот как-то так. Непонятно пока, что произойдет при совпадении текущего времени с установленным в байтах 07h-0Ah и в 0Bh-0Dh, но этим займусь завтра.

Arduino. Программирование

Начал разбираться, как использовать аппаратный будильник часов и понял, что познания мои о среде программирования в Arduino весьма поверхностны. Нашел полезный ресурс и решил поделиться. Так же справочник "языка Arduino" можно посмотреть на российском сайте Arduino.

Еще раз напомню о замечательной подборке материалов по Arduino, датчикам и библиотекам на robocraft.ru

Arduino. Звук - пищим динамиком

В коробке остался 8Ом-ный динамик, 0,5W. Порылся в закромах, нашел ссылку на статью о подключении динамика к Arduino.

Схема подключения

Динамик маломощный, звук тихий. Я подключал без сопротивления 100 Ом-ного. Надо помнить, что это понижающий резистор, и при больших Омах мы просто не услышим свой динамик. Если найти низкоомный потенциометр (менее или равный 1кОм), то можно будет регулировать громкость звучания динамика.

Простейший скетч

void setup() {
}

void loop() {
tone(8, 311,300);
delay(500);
noTone(8);
}
}

Arduino. HC-SR04 - ультразвуковой модуль измерения расстояния

Имеющихся в наличии датчиков все меньше и меньше и выбора особого уже не остается. :о) Сегодня подключаем датчик HC-SR04 - ультразвуковой датчик измерения расстояния.

Дополнительных библиотек к нему не надо, что существенно упрощает нам жизнь. ;о) Немного дополнительной информации можно почерпнуть отсюда или отсюда.

Схема подключения самая простая.

Скетч для работы с датчиком
#define Trig 9
#define Echo 8

void setup()
{
pinMode(Trig, OUTPUT); //инициируем как выход
pinMode(Echo, INPUT); //инициируем как вход
Serial.begin(9600);
/* задаем скорость общения. В нашем случае с компьютером */
}
unsigned int impulseTime=0;
unsigned int distance_sm=0;

void loop()
{
digitalWrite(Trig, HIGH);
/* Подаем импульс на вход trig дальномера */
delayMicroseconds(10); // равный 10 микросекундам
digitalWrite(Trig, LOW); // Отключаем
impulseTime=pulseIn(Echo, HIGH); // Замеряем длину импульса
distance_sm=impulseTime/58; // Пересчитываем в сантиметры
Serial.println(distance_sm); // Выводим на порт
delay(100);
/* ждем 0.1 секунды, Следующий импульс может быть излучён, только после исчезновения эха от предыдущего. Это время называется периодом цикла (cycle period).
Рекомендованный период между импульсами должен быть не менее 50 мс. */
}

Думаю, как подключить дальномер к УСТРОЙСТВУ и как изменить скетч - понятно. Только стоит обратить внимание на то, что Digital 8 у нас занят датчиком HC-SR501. Поэтому предлагаю Echo подключить к Digital 7, и внести необходимые изменения в блоке определения пинов.

На этом имеющиеся в наличии датчики закончились - остались только два двигателя и контроллер к ним. И еще нашел динамик 8 Ом-ный. Так что впереди борьба с колесами и музыка. :о)

При тестировании выявился такой неприятный момент - на дистанции более 2 метров расстояние фиксируется не стабильно. Т.е. и 201 покажет и 203, но может и 820 показать или 930. Причем чем дальше от приемника, тем реже на экране возникают правильные цифры. До двух метров меня дальномер "ловил" хорошо. Как вариант может попробовать сделать трубку из бумаги на излучатель, чтобы сузить сектор? Должно быть меньше помех и проще будет определять, куда излучение "полетело". Хотя, если все так просто, почему производители изначально не делают трубки более длинными? Непонятно...

Трубка не помогла. На расстоянии до 150 см фиксация четкая. Выше - начинают выскакивать 875 и другие "неправильные" числа. Вывод - датчик стабильно работает на полтора метра. Дальше - сложно будет отсеять достоверные результаты от помех.

Arduino. Датчик движения HC-SR501

Дело было вечером, делать было нечего... Решил пересмотреть свою копилку материалов по датчикам к Arduino. Наткнулся на схему проверки работоспособности датчика движения HC-SR501

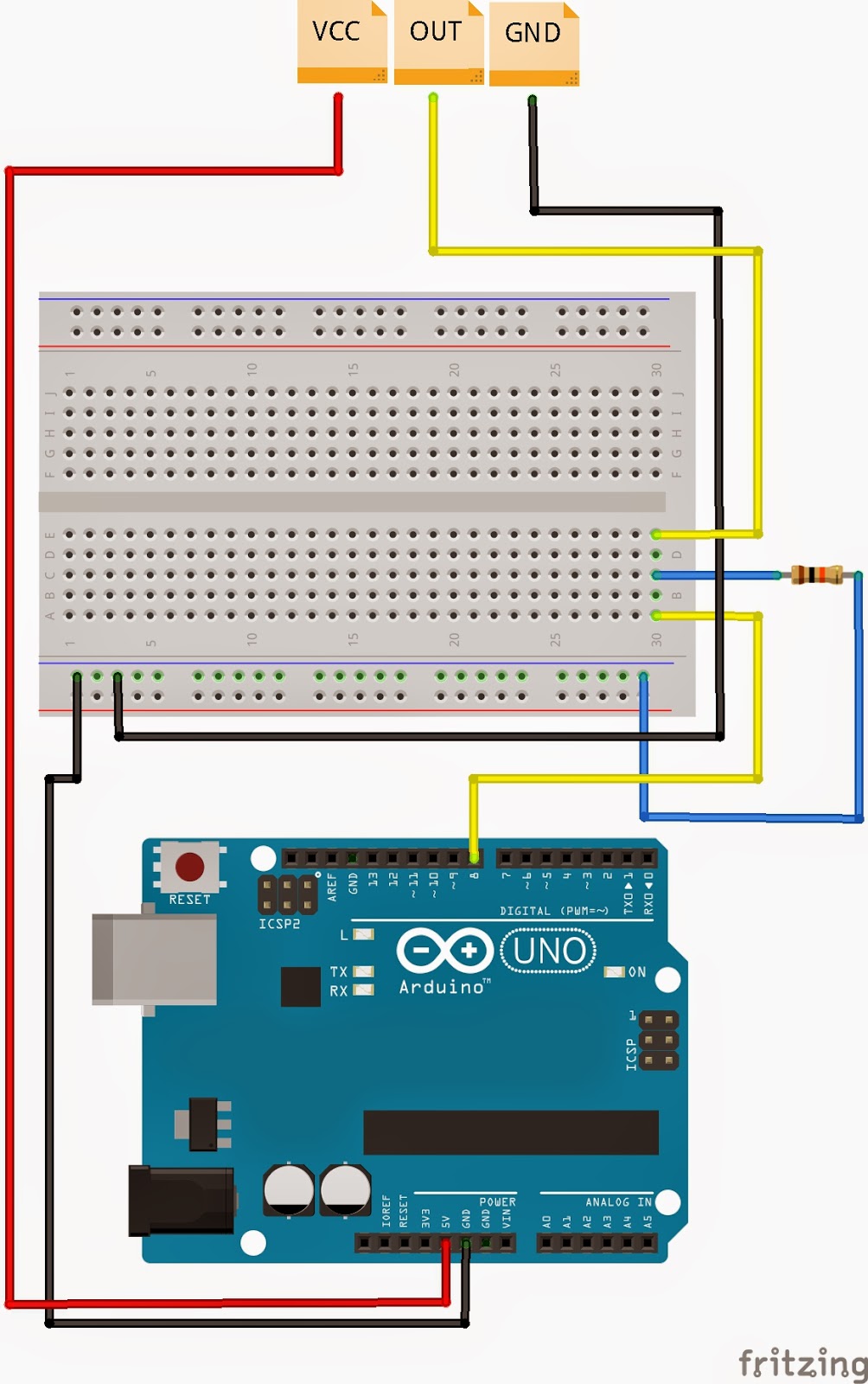

Вместо рекомендуемого 4.5 кОм резистра воткнул 15 кОм (ну, что нашел). Датчик весело замигал светодиодом при движении. Много интересного про датчик можно прочитать, например, на этом ресурсе.

До подключения к плате осталось пара шагов - подключил выход Out к 8 разъему (Digital) на плате микроконтроллера. По совету, увиденному в одном из форумов подвязал Out резистором к земле. Номинал резистора оставил 15 кОм. Питание (+5В) и землю взял с платы.

Простейший скетч для проверки работы датчика с Arduino

int pirPin = 8;
int val;

void setup() {
    pinMode(pirPin,INPUT);
    Serial.begin(9600);
}

void loop() {
    val = digitalRead(pirPin); //read state of the PIR
    if (val == LOW) {
      Serial.println("No motion"); //if the value read is low, there was no motion
    }
    else {
      Serial.println("Motion!"); //if the value read was high, there was motion
    }
    delay(1000);
}

Когда все заработало, перецепил все на схему к уже собранному УСТРОЙСТВУ. Модифицировал скетч - при появлении сигнала от датчика включается подсветка экрана и горит 5 секунд.

#include Wire.h
#include DS3231.h
#include LiquidCrystal.h
/*
The circuit:
* 5V to Arduino 5V pin
* GND to Arduino GND pin
* SDA (data) to Analog #4
* SCL (clock) to Analog #5
*/

// Connect via i2c, default address #0 (A0-A2 not jumpered)
LiquidCrystal lcd(0);
DS3231 Clock;
bool h12=false;//True is 12-h, false is 24-hour.;
bool PM;
bool Century=false;

int pirPin = 8;
int val;
int msec;

void setup() {
// set up the LCD's number of rows and columns:
lcd.begin(16, 2);
lcd.clear();
lcd.setBacklight(LOW);
Wire.begin();
pinMode(pirPin,INPUT);
}

void loop() {
int second,minute,hour,date,month,year,temperature;

val = digitalRead(pirPin); //read state of the PIR
if (val == LOW){
lcd.setBacklight(LOW); //if the value read is low, there was no motion
}
else {
lcd.setBacklight(HIGH);
msec=millis()/1000;
}
if (millis()/1000-msec<5) lcd.setBacklight(HIGH);

year=Clock.getYear();
month=Clock.getMonth(Century);
date=Clock.getDate();
hour=Clock.getHour(h12,PM);
minute=Clock.getMinute();
second=Clock.getSecond();
temperature=Clock.getTemperature();

lcd.print("20");
lcd.print(year,DEC);
lcd.print('-');
if (month<10) lcd.print('0');
lcd.print(month,DEC);
lcd.print('-');
if (date<10) lcd.print('0');
lcd.print(date,DEC);

// set the cursor to column 0, line 1
// (note: line 1 is the second row, since counting begins with 0):
lcd.setCursor(0, 1);
if (hour<10) lcd.print('0');
lcd.print(hour,DEC);
lcd.print(':');
if (minute<10) lcd.print('0');
lcd.print(minute,DEC);
lcd.print(':');
if (second<10) lcd.print('0');
lcd.print(second,DEC);
lcd.print(' ');
lcd.print("Temp:");
lcd.print(temperature);
delay(500);
lcd.setCursor(0,0);
}

тут завтра будет фотография УСТРОЙСТВА

Arduino. DS3231 и I2C/SPI LCD1602 в одном флаконе

Сегодня мне удалось собрать первый функциональный прибор, который может работать без компьютера. Ранее, я уже писал о подключении высокоточных часов и I2C LCD 1602 по шине I2C. Следующей стояла задача совместного использования этих устройств.

В интернете нашел несколько статей по использованию шины I2C. Есть более развернутые статьи, есть менее. Интересующимся рекомендую вот эту статью. Или вот эту. В статье рекомендуют привязывать разъемы SDA и SCL к +5 вольтам. Номинал резисторов от 1кОм до 10 кОм. Я поставил 1кОм (других не нашлось).

Схема сборки	Фотография

Скетч просто собрал из двух, использовавшихся ранее для часов и экрана

#include Wire.h
#include DS3231.h
#include LiquidCrystal.h
/**
The circuit:
* 5V to Arduino 5V pin
* GND to Arduino GND pin
* SDA (data) to Analog #4
* SCL (clock) to Analog #5
**/

// Connect via i2c, default address #0 (A0-A2 not jumpered)
LiquidCrystal lcd(0);
DS3231 Clock;
bool h12=false;//True is 12-h, false is 24-hour.;
bool PM;
bool Century=false;

void setup() {
// set up the LCD's number of rows and columns:
lcd.begin(16, 2);
lcd.clear();
lcd.setBacklight(LOW);
Wire.begin();
}

void loop() {
int second,minute,hour,date,month,year,temperature;

year=Clock.getYear();
month=Clock.getMonth(Century);
date=Clock.getDate();
hour=Clock.getHour(h12,PM);
minute=Clock.getMinute();
second=Clock.getSecond();
temperature=Clock.getTemperature();

lcd.print("20");
lcd.print(year,DEC);
lcd.print('-');
if (month<10) lcd.print('0');
lcd.print(month,DEC);
lcd.print('-');
if (date<10) lcd.print('0');
lcd.print(date,DEC);

// set the cursor to column 0, line 1
// (note: line 1 is the second row, since counting begins with 0):
lcd.setCursor(0, 1);
if (hour<10) lcd.print('0');
lcd.print(hour,DEC);
lcd.print(':');
if (minute<10) lcd.print('0');
lcd.print(minute,DEC);
lcd.print(':');
if (second<10) lcd.print('0');
lcd.print(second,DEC);
lcd.print(' ');
lcd.print("Temp:");
lcd.print(temperature);
delay(500);
lcd.setCursor(0,0);
}

Вот такие вот часы у меня получились. ;о)

Arduino. DS3231 - высокоточные часы реального времени

Иду дальше по плану. Высокоточные часы. Тут все было предельно просто - на странице интернет-магазина сразу имелась ссылка на библиотеки. Распаковал, установил файлы из папки DS3231_TEST, запустил скетч из примера... Замечательный девайс! Показывает время и температуру. А наличие батарейки позволяет таймеру работать и без подключения к компьютеру.

Вот упрощенный текст скетча
#include DS3231.h
#include Wire.h

DS3231 Clock;
bool Century=false;
bool h12;
bool PM;
byte year, month, date, DoW, hour, minute, second;

void setup() {
// Start the I2C interface
Wire.begin();
Clock.setSecond(50);//Set the second
Clock.setMinute(59);//Set the minute
Clock.setHour(11); //Set the hour
Clock.setDoW(5); //Set the day of the week
Clock.setDate(31); //Set the date of the month
Clock.setMonth(5); //Set the month of the year
Clock.setYear(13); //Set the year (Last two digits of the year)
// Start the serial interface
Serial.begin(9600);
}

void loop() {
int second,minute,hour,date,month,year,temperature;
second=Clock.getSecond();
minute=Clock.getMinute();
hour=Clock.getHour(h12, PM);
date=Clock.getDate();
month=Clock.getMonth(Century);
year=Clock.getYear();
temperature=Clock.getTemperature();

Serial.print("20");
Serial.print(year,DEC);
Serial.print('-');
Serial.print(month,DEC);
Serial.print('-');
Serial.print(date,DEC);
Serial.print(' ');
Serial.print(hour,DEC);
Serial.print(':');
Serial.print(minute,DEC);
Serial.print(':');
Serial.print(second,DEC);
Serial.print('\n');
Serial.print("Temperature=");
Serial.print(temperature);
Serial.print('\n');
delay(1000);
}

И схема подключения. Аналогична схеме подключения LCD.

Следующий шаг - заставить работать два устройства I2C на одной паре проводов. Т.е. чтобы часы выводили данные на LCD, а не через виртуальный COM-порт в среду разработки. Как разберусь - напишу. ;)

Arduino. I2C/SPI LCD1602 Module

Вчера почти весь день боролся с модулем IIC/I2C/TWI SPI Serial LCD 1602.

И так его уговаривал, и так... В конце концов решил подойти к решению вопроса системно - для начала узнать, какой адрес имеет подключаемый модуль. Скачал скетч сканера I2C, запустил его при подключенном экране. Узнал, что устройство имеет адрес 0х20. Отлично! Казалось бы, вот оно, счастье.. Но знание адреса не помогло. Перепробовал кучу разных библиотек для I2C LCD, и все никак. Менял провода, платы с микроконтроллером... Тоже без толку.

В порыве отчаяния полез на страницу электронного магазина. Подумал, что может быть хоть там какие-то зацепки оставят другие покупатели. И как оказалось, не зря полез. Один из покупателей упомянул микросхему MCP23008. Вооружившись этими буквоцифрами, начал более предметный поиск.

В конце концов наткнулся на страничку производителя модуля. И там, помимо схемы устройства оказались еще и библиотеки для модуля. Заработала вот эта библиотека SPI_IIC_LCD library for Arduino 1.0. Причем заработал код из примера, при выставленном адресе не 0х20, а просто 0! Почему так получилось - не понял. Будет время - покопаюсь. Но сейчас модуль исправно выводит надписи, мигает подсветкой и вообще ведет себя образцово.

Вот текст скетча

#include Wire.h
#include LiquidCrystal.h

// Connect via i2c, default address #0 (A0-A2 not jumpered)
LiquidCrystal lcd(0);

void setup() {
// set up the LCD's number of rows and columns:
lcd.begin(16, 2);
lcd.print("hello, world!");
}

void loop() {
// set the cursor to column 0, line 1
// (note: line 1 is the second row, since counting begins with 0):
lcd.setCursor(0, 1);
// print the number of seconds since reset:
lcd.print(millis()/1000);
lcd.setBacklight(HIGH);
delay(500);
lcd.setBacklight(LOW);
delay(500);
}

И схема подключения, на всякий пожарный. :о)

Arduino. Первое включение. Мигаем светодиодом.

Начал тестировать обе имеющиеся у меня платы. Визуальный осмотр выявил различия как в маркировке, так и в расположении отдельных элементов на платах.

Когда открывал посылку, был удивлен размерами деталей. Ну, вот как такую фот финтифлюшку брать моими пальцами! :о)

Процесс первого подключения проводил по толковой инструкции. Хотя, если честно, подобных инструкций в инете много, и эта просто одна из многих хороших.

IDE качал с официального сайта. Единственно, скачивал релиз Arduino 1.5.6-r2 BETA (with support for Arduino Yún and Arduino Due boards Кстати, развернутая из архива, а не проинсталлированная, среда отлично работает.

И еще нюанс. На микроконтроллер изначально был прошил скетч blink, который просто периодически мигает светодиодом на плате. Т.е. даже залив скетч blink из примеров, идущих в комплекте, я не был на 100% уверен, что это мигает мой скетч, а не изначально залитый на микроконтроллер. Поэтому внес небольшие поправки.

/* Blink
Turns on an LED on for one second, then off for one second, repeatedly.
This example code is in the public domain.
*/
// Pin 13 has an LED connected on most Arduino boards.
// give it a name:
int led = 13;
// the setup routine runs once when you press reset:
void setup() {
// initialize the digital pin as an output.
pinMode(led, OUTPUT);
}
// the loop routine runs over and over again forever:
void loop() {
digitalWrite(led, HIGH); // turn the LED on (HIGH is the voltage level)
delay(1000); // wait for a second
digitalWrite(led, LOW); // turn the LED off by making the voltage LOW
delay(1000); // wait for a second

digitalWrite(led, HIGH);
delay(500);
digitalWrite(led, LOW);
delay(1000);

digitalWrite(led, HIGH);
delay(100);
digitalWrite(led, LOW);
delay(1000);
}

Теперь светодиод мигает, как и раньше через равные промежутки времени, но время свечения различается. Вот после этого я поверил, что это заработал залитый мной скетч! :о)

Обе платы пока работают идентично. Завтра попробую цеплять сенсоры.
